계림요업 소변기 | 태양광 감지기 설치 시 직광판 설치 방법 안내
태양광 감지기는 전기 없이 자연 에너지를 활용해 소변기를 자동으로 작동시키는 친환경적이고 경제적인 시스템입니다. 특히 계림요업의 소변기 자동 세척 시스템에 사용되는 태양광 감지기는 설치 시 몇 가지 중요한 포인트를 지켜야 제대로 작동합니다.
그중 가장 중요한 부품 중 하나가 바로 직광판(태양광 패널)인데요, 이번 글에서는 초보자도 쉽게 따라할 수 있도록 직광판의 설치 방법과 주의사항을 상세히 알려드리겠습니다.
1. 태양광 감지기란?
태양광 감지기는 태양 에너지를 전기로 바꾸어 소변기 자동 세척 장치를 구동하는 센서 시스템입니다. 전원선이 필요 없기 때문에 배선 공사를 줄일 수 있고, 전기료도 절감되며, 공공 화장실이나 야외 시설 등에 특히 적합합니다.
계림요업은 이런 태양광 감지기를 KUA1000S, KUA2000S, KUA3000S 등 다양한 모델로 제공하고 있으며, 각각 11대, 22대, 33대의 소변기 제어가 가능합니다.
2. 직광판 설치 전 준비 사항
(1) 소변기와 감지기 먼저 설치
- 직광판은 나중에 설치해도 되지만, 감지기와 소변기 설치는 선행되어야 배선이 효율적으로 연결됩니다.
(2) 사전 주문 필수
- 직광판은 콘트롤러와 함께 구성되므로, 하루 전에 주문하면 12시간 충전된 상태로 출고됩니다.
- 이는 설치 후 곧바로 작동할 수 있도록 하기 위함입니다.
3. 직광판 설치 위치는 어디가 적절한가요?
직광판은 햇빛을 가장 잘 받을 수 있는 장소, 즉 건물 외부, 특히 옥상이나 남향(남쪽 방향)으로 설치해야 최적의 성능을 발휘합니다.
- 최적 각도: 남향 33~34도
- 설치 환경: 그림자 없는 장소, 햇빛이 하루 종일 드는 곳
- 방수 주의: 콘트롤러는 반드시 건물 내에 설치하고, 물이나 습기에 노출되지 않도록 해야 합니다.
💡 설치 위치가 적절하지 않으면 충전이 부족해 감지기가 오작동할 수 있습니다.
4. 직광판 연결 방법
색상에 맞게 배선 연결!
- 태양광 패널에서 나오는 선은 빨강(+)와 검정(-)입니다.
- 콘트롤러 단자에도 빨강(+)과 검정(-) 단자가 있으므로, 같은 색상끼리 정확히 연결해 주세요.
⚠️ 색상이 뒤바뀌면 작동하지 않거나 기기가 손상될 수 있습니다.
5. 콘트롤러 설치 주의사항
- 옥상 외부에 두지 마세요!
콘트롤러는 내부 공간(예: 천장 내부, 기계실 등)에 두어야 습기 및 비로부터 보호됩니다. - 배선 정리
배선은 직광판에서 콘트롤러로, 콘트롤러에서 소변기로 이어지는 구조입니다. 이때 중간에 손상되지 않도록 PVC 배관 또는 보호 튜브를 사용하면 더욱 안전합니다.

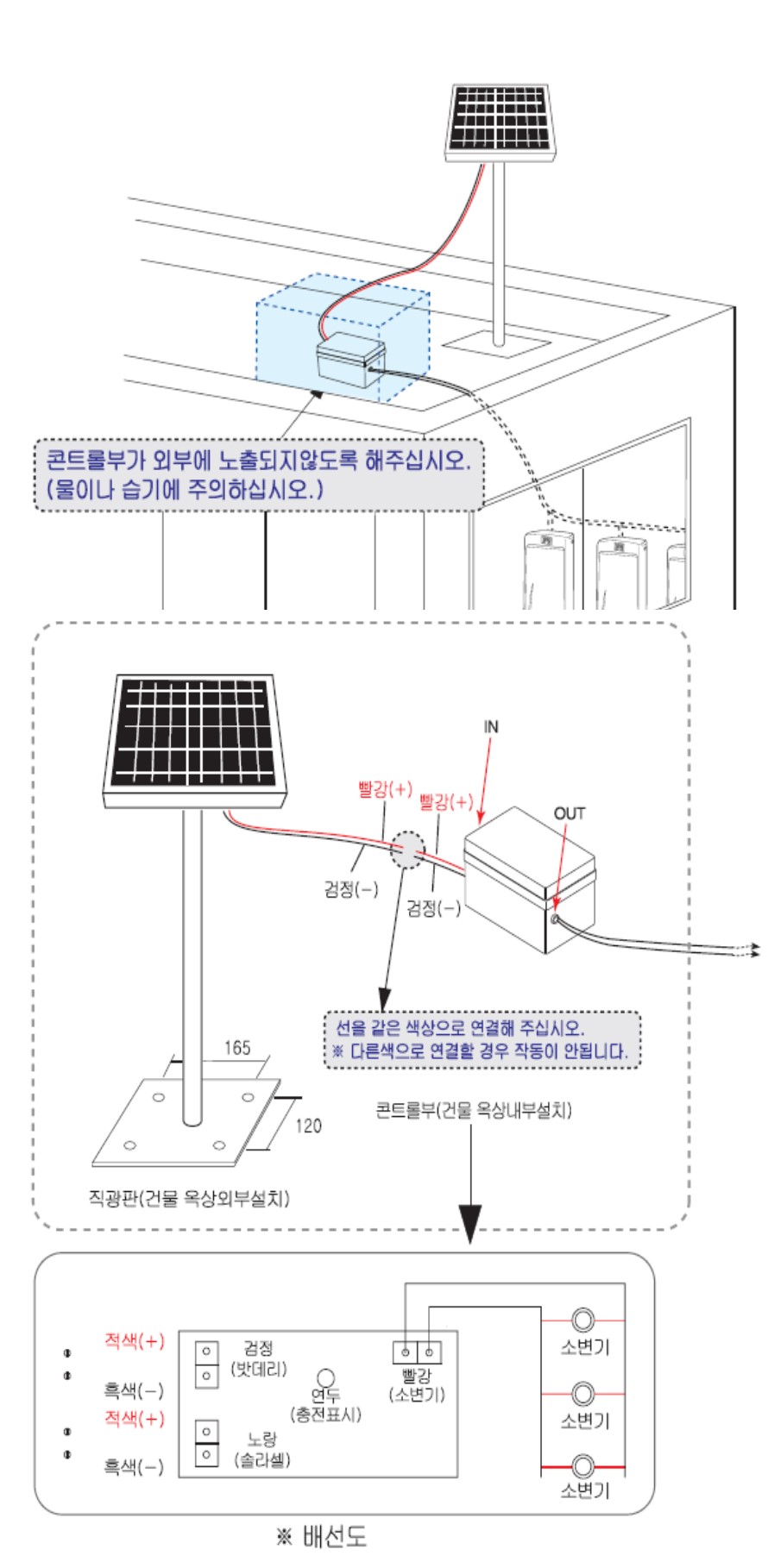

6. 배선도 해석하기 (그림 참조)
첨부된 도면에 따라 설치 시 다음 사항을 참고하세요:
- 직광판 → 콘트롤러 IN 단자 연결 (빨강/검정)
- 콘트롤러 → 소변기 OUT 단자 연결 (빨강/검정)
- 콘트롤러 내부에는 연두색 충전 표시등, 노랑 슬라셀 표시등, 검정 배터리선 단자가 존재하며 색상 구분이 매우 중요합니다.
7. 계림요업 고객센터 안내
문제가 생기거나 추가 기술 지원이 필요하다면 계림요업 고객센터에 문의해보세요.
- 주소: 경북 구미시 1공단로 168 (공단동)
- 전화: 1566-8625
- 팩스: 054-461-8055
- 이메일: hrd@kelim.net
8. 마무리 요약
| 항목 | 설명 |
| 설치 전 | 감지기와 소변기를 먼저 설치 후 직광판 부착 |
| 직광판 위치 | 남향, 햇빛이 잘 드는 옥상 외부 |
| 배선 연결 | 반드시 같은 색상끼리 연결 (빨강↔빨강, 검정↔검정) |
| 콘트롤러 위치 | 실내 설치, 물기·습기 주의 |
| 기술지원 | 계림요업 고객센터 1566-8625로 문의 |
태양광 감지기를 제대로 설치하면 전력 소모 없이 효율적이고 친환경적인 소변기 시스템을 구성할 수 있습니다. 이 가이드를 참고하셔서 안전하고 정확하게 설치해보세요!
